レーザー墨出し器の使い方を徹底解説｜初心者でもわかる基本手順と活用ポイント
レーザー墨出し器は、建築現場で欠かせない便利な工具ですが、「使い方がよくわからない」と感じている方も多いのではないでしょうか。正しく使えば、誰でも簡単に正確な墨出しができ、作業効率も大きく向上します。
本記事では、レーザー墨出し器の基本的な使い方を手順ごとにわかりやすく解説し、シーン別の活用方法や失敗しやすいポイント、選び方のコツまで幅広く紹介します。
レーザー墨出し器はどんな工具？

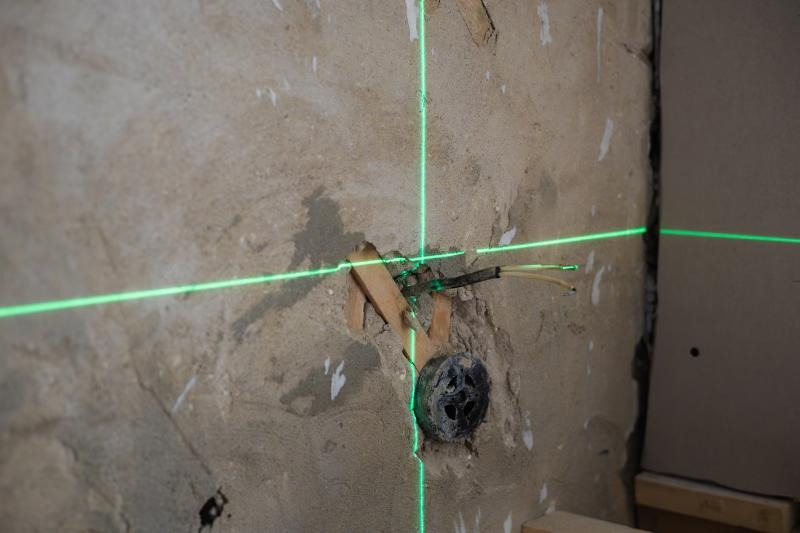

レーザー墨出し器とは、レーザー光を使って水平・垂直の基準線を壁や床、天井に投影できる工具です。従来の水準器や墨壺に比べて、誰でも簡単に正確な基準線を出せるのが特徴で、本格的な建築現場でも幅広く活用されています。
特に一人作業でも位置出しがしやすく、作業効率を大きく向上させる便利なアイテムとして人気があります。単純な機能のモデルから多機能なモデルまで幅広く展開されており、使用する用途や現場に応じて最適な機種を選ぶことが重要です。
おすすめのレーザー墨出し器を知りたい方は、以下の記事をご覧ください。
最強のレーザー墨出し器とは？比較ポイントとおすすめ商品を紹介
レーザー墨出し器でできること
レーザー墨出し器を使用することで、間仕切りの位置出しや墨出し作業、床・壁・天井の各種施工において高精度な基準出しが可能になります。水平ラインや垂直ラインを同時に投影できるため、複数箇所の位置合わせも効率的に行えます。
また、直角を出したり、勾配を確認したりする用途にも対応可能です。内装・電気・設備工事などでも欠かせない存在となっています。
レーザー墨出し器の仕組み
レーザー墨出し器は、本体内部のレーザーダイオードから発せられた光をレンズによって線状に広げ、壁や床に直線として投影する仕組みです。多くの機種には自動補正機能（ジンバル機構など）が搭載されており、本体が多少傾いていても自動で水平・垂直を保ちます。一定以上の傾きになると警告する機能もあり、精度を保ちながら安全に使用できます。
この仕組みにより、誰でも簡単に高精度な墨出しが可能になっています。
レーザー墨出し器の基本的な使い方【手順解説】
レーザー墨出し器の使い方は、「設置→照射→確認→墨打ち」という4つの手順で進めるのが基本です。最初の設置や調整が精度を大きく左右するため、丁寧に行うことが重要です。レーザーは一度照射すれば正確なラインを出せますが、基準位置がずれていると全体の精度も崩れてしまいます。
ここでは初心者でもわかるように、基本的な使い方を順を追って解説します。
1.設置
まずはレーザー墨出し器を安定した場所に設置します。床に置く場合は水平な場所を選び、三脚を使う場合は高さと傾きを調整して気泡管の気泡が中央に来るようにします。
設置が不安定だとライン精度に影響するため、この工程が最も重要です。
2.レーザー照射
設置が完了したら電源を入れ、必要なレーザーライン（水平・垂直など）を選択してボタンを押し、照射します。機種によってボタン配置は異なりますが、照射の基本操作は同じです。
用途に応じて必要なラインだけを表示することで、視認性が向上しバッテリー消費も抑えられます。
3.レーザー照射位置の確認
レーザーが正しく照射されているかを確認し、基準位置とズレがないかチェックします。壁や床に投影されたラインが目的の位置に合っているかを目視で確認し、必要に応じて本体の位置や高さを微調整します。
明るい環境などでラインが見えにくい場合は、「受光器」を使用することで、より正確に照射位置を確認できます。

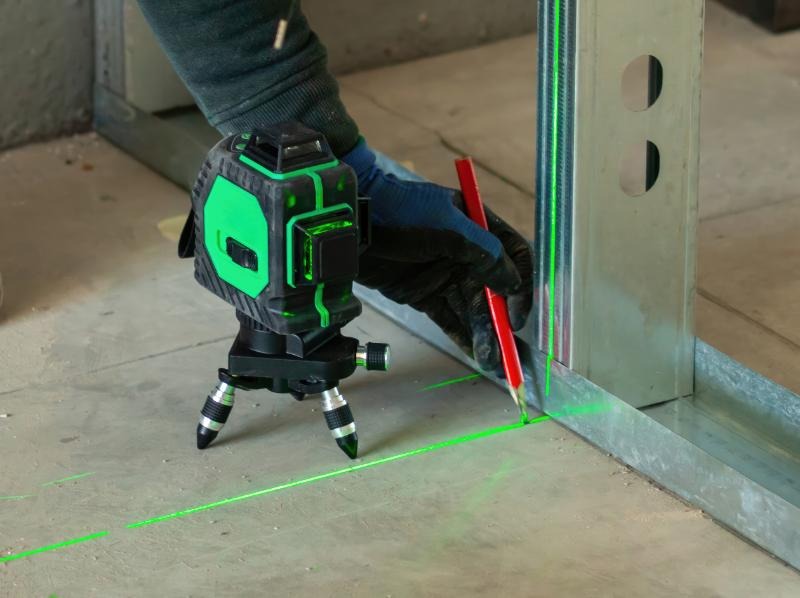

4.墨打ち
最後に、レーザーラインに沿って実際に墨を引く「墨打ち」を行います。レーザーには線幅があるため、中心を意識して印を付けることが精度を保つポイントです。線の端で取ると誤差が生じやすいため注意しましょう。
床や壁に印を付けた後は、そのラインを基準に施工を進めていきます。この工程まで正しく行えば、誰でも高精度な位置出しが可能になります。
墨出し作業に欠かせない用語集
レーザー墨出し器を正しく使いこなすには、基本的な用語の理解も重要です。現場では専門用語が頻繁に使われるため、意味を知らないと指示が理解しづらくなることもあります。
ここでは、特に使用頻度の高い「親墨」「子墨」「たちライン」「ろくライン」「地墨点」についてわかりやすく解説します。
親墨・子墨
親墨とは、すべての基準となる最初の墨のことを指します。このラインをもとに、他の位置出しを行っていきます。
一方、子墨は親墨を基準にして引かれる補助的な墨のことです。例えば壁や設備の位置出しでは、まず親墨を正確に出し、そこから必要な寸法を取って子墨を引きます。
親墨の精度が全体に影響するため、特に慎重に設定することが重要です。
たちライン
たちラインとは、床から天井に向かって垂直に伸びる基準線のことです。主に柱や壁の位置、設備の垂直確認などに使用されます。レーザー墨出し器では垂直ラインを簡単に出せるため、このたちラインの作成が非常に効率的になります。
建築現場では「立ち（たち）」＝垂直を意味するため、水平ラインとの違いをしっかり理解しておくことが大切です。
地墨点
地墨点とは、床面に記された基準点のことで、建物や設備の位置を決める際の重要な目印になります。この点を基準にして壁や柱の位置を割り出すため、ズレがあると全体の施工に影響が出てしまいます。
レーザー墨出し器は、既存の地墨点（地墨クロス点）に地墨スポットを合わせて設置することで、正確な基準出しが可能になります。これにより、作業の精度とスピードを大きく向上させることができます。
シーン別｜レーザー墨出し器の使い方
レーザー墨出し器は設置方法や照射方向によって使い方が変わります。床・壁・天井といった作業シーンごとに適切な使い方を理解することで、より正確で効率的な作業が可能になります。
ここでは代表的な3つの使用シーンを取り上げ、それぞれのポイントや注意点を解説します。
床に置いて使用する
床にレーザー墨出し器を直接置いて使用する場合は、できるだけ水平で安定した場所に設置することが重要です。凹凸のある場所では誤差が生じやすいため、必要に応じてベースや調整脚を使いましょう。
主に床材施工や間仕切りの位置出しなどで活用され、水平ラインを基準に正確な位置決めができます。設置高さが低いため、周囲の障害物によってレーザーが遮られないよう注意することもポイントです。
壁の高い位置に照射する
壁の高い位置にラインを出したい場合は、三脚や軽天マウントを使って本体を持ち上げます。高さを自由に調整できるため、天井付近や高所作業でも正確な墨出しが可能です。
三脚は安定性を重視し、しっかり固定することが大切です。また、軽天マウントを使えば天井材や下地に固定でき、狭い現場でも効率的に作業できます。高所では落下防止にも十分注意しましょう。
天井に照射する
天井への照射は、照明や設備機器の設置位置を決める際に活用されます。レーザー墨出し器の垂直ラインやポイント照射機能を使うことで、床からの位置をそのまま天井に転写できます。設置は床置きや三脚を使うのが一般的ですが、天井の高さに応じて適切に調整しましょう。天井が高くレーザーが見えにくい場合は、受光器を併用すると精度が向上します。
初心者が失敗しやすいポイントと対策
レーザー墨出し器は便利な工具ですが、使い方を誤ると精度が大きく低下してしまいます。特に初心者は「設置」や「視認性」に関するミスが多く、結果的に施工のズレにつながることもあります。
ここではよくある失敗例とその対策を解説します。事前にポイントを押さえておけば、作業の精度と効率をしっかり高めることができます。
水平が取れていない
レーザー墨出し器は自動補正機能により、一定範囲内であれば本体が多少傾いていても水平・垂直を自動で保ちます。ただし、補正範囲を超える傾きになるとレーザーが点滅・消灯するなどの警告が表示されます。
初心者に多いのが、この警告状態に気づかず「故障している」と勘違いしてしまうケースです。また、傾きが大きい状態では正しく作業ができないため注意が必要です。
設置時は気泡管の気泡を確認し、三脚を使う場合は脚の長さを調整して安定させましょう。設置後も定期的に気泡管を確認するなど、細かなチェックが精度維持のポイントです。
レーザーが見えにくい
明るい屋外や照明の強い室内では、レーザーが見えにくくなることがあります。この場合は受光器を使うことで、レーザーの位置を正確に検知できるようになります。
作業環境に応じて視認性を補助するアイテムを活用することで、ミスを防ぎながら効率的に作業を進められます。
レーザーが安定しない
レーザーが揺れたりズレたりする原因の多くは、設置位置の不安定さにあります。柔らかい床や傾いた場所に置くと、本体が微妙に動いてしまい精度が保てません。できるだけ固く平らな場所に設置し、三脚使用時はしっかり固定することが重要です。
人の出入りが多い場所では振動にも注意し、安定した環境を確保することでズレを防止できます。
レーザー墨出し器の使用時の注意点
レーザー墨出し器は便利な反面、取り扱いにはいくつかの注意点があります。安全性や使用環境、日常的なメンテナンスを意識することで、事故や故障を防ぎながら長く使うことができます。ここでは特に重要な「安全性」「使用環境」「保管・メンテナンス」の3つの観点から解説します。
- 安全性
レーザー墨出し器のレーザー光は、直接目に入ると視力に影響を及ぼすおそれがあります。作業中はレーザーをのぞき込まないよう注意し、周囲の作業者にも配慮して使用しましょう。また、使用時はレーザーの照射方向や設置位置に注意し、第三者にレーザーが当たらないよう管理することが重要です。
- 使用環境
屋外では日光の影響でレーザーが見えにくくなるため、受光器の使用が推奨されます。また、外で使用する場合、防塵・防滴性能のある機種を選ぶと安心です。ただし、雨天時はレーザー光が屈折して正確に投影できないため、基本的には使用に適していません。防水性能はあくまで機器を保護するための機能として考えることが重要です。屋内でも強い照明や反射により視認性が低下することがあるため、環境に応じた対策が必要です。
- 保管・メンテナンス
使用後は本体の汚れやほこりを拭き取り、専用ケースに入れて保管しましょう。衝撃や振動は精度低下の原因になるため、丁寧に扱うことが重要です。また、定期的に動作確認や校正を行うことで、常に正確な測定を維持できます。
レーザー墨出し器は選び方が重要
レーザー墨出し器は種類や性能によって使い勝手が大きく変わるため、用途に合った選び方が非常に重要です。特に「ラインの種類」「使用シーン」「機能性」の3つを基準に選ぶことで、作業効率と精度を大きく向上させることができます。目的に合わない機種を選ぶと、使いにくさや作業の手間につながるため、事前にポイントを押さえておきましょう。
ラインの種類で選ぶ
レーザー墨出し器は、照射できるラインの種類によって用途が異なります。例えば、水平と垂直の1本ずつを出す「クロスラインタイプ」は基本的な位置出し作業に適しています。
一方、360度水平ラインや複数の垂直ラインを出せる「フルラインタイプ」は、天井・床・壁を同時に作業できるため効率的です。ライン数が多いほど作業の自由度は高まりますが、用途に応じて選ぶことが大切です。
フルラインのレーザー墨出し器は、以下の記事で詳しく紹介しています。
使用シーンで選ぶ
使用する環境に合わせて選ぶことも重要です。現在は視認性に優れたグリーンレーザーが主流で、輝度調整によって屋内外のさまざまな環境に対応できます。ブルーグリーンラインといった種類もありますが、一般的にはグリーンレーザーをベースに選定するケースが多くなっています。
また、視認性はレーザー色だけではなく「レーザー輝度」で確認することも重要です。レーザーの見やすさを重視する場合は、グリーンラインかつ高輝度モデルのレーザー墨出し器を選びましょう。
機能性で選ぶ
機能面では「整準方式」や「耐環境性能」などを確認しましょう。レーザー墨出し器は多くの機種に自動整準機能が搭載されており、補正範囲内であれば水平・垂直は自動で保たれます。補正角や整準方式は機種ごとに異なるため、用途に応じた選定が重要です。
また、防塵・防滴性能や耐衝撃性能も、現場での使用には欠かせない要素です。
長く使うためにも、機能性はしっかり比較して選びましょう。
まとめ
レーザー墨出し器は、水平・垂直の基準線を簡単に出せる便利な工具で、プロの現場で幅広く活用されています。基本的な使い方は「設置→照射→確認→墨打ち」の流れを押さえることが重要です。また、床置き・高所・天井などシーンに応じた使い方を理解することで、より正確な作業が可能になります。失敗を防ぐには、水平確認や安定した設置、視認性の確保がポイントです。さらに、安全性や保管方法にも注意し、自分の用途に合った機種を選ぶことで、長く快適に使うことができます。
