レーザー墨出し器の自動追尾とは？使い方・メリット・注意点をわかりやすく解説
レーザー墨出し器で位置合わせを行う際、本体と墨出し位置を何度も行き来しながら調整する場面があります。作業範囲が広い現場や一人で対応する場合は、こうした移動や細かな位置調整に負担を感じるかもしれません。
そのような作業を補助する機能の一つが、自動追尾機能です。本記事では、自動追尾の特徴を押さえながら実際の作業での使い方や役立つ場面などを解説します。
レーザー墨出し器の自動追尾とは
レーザー墨出し器の自動追尾とは、主に本体を水平方向に自動で回転させ、対応する受光器の基準位置に縦のレーザーラインを合わせる機能です。床面の地墨に本体の下部ポイントと受光器の基準位置を合わせて使用することで、離れた場所から一人で地墨合わせを行いやすくなります。
自動追尾はメーカーや製品によって仕組みが異なるものの、受光器などを基準にレーザーの位置を自動で合わせるという点は共通しています。
レーザー墨出し器で自動追尾を使うメリット
レーザー墨出し器の自動追尾を活用すると、位置合わせにかかる移動や調整の手間を抑えやすくなります。
ここでは、レーザー墨出し器で自動追尾を使うメリットを3つ紹介します。
一人でも位置合わせを進めやすい
自動追尾に対応したレーザー墨出し器は、受光器などの位置を基準に本体側が自動で向きを調整するため、一人でも位置合わせを進めやすくなります。通常は本体側での調整と照射位置の確認を交互に行う必要がありますが、自動追尾を使えば作業位置にいながら調整を進められます。
本体との往復回数を削減できる
レーザーの位置を手動で合わせる場合は、照射位置を確認してから本体側で向きを調整し、再び位置を確認するという作業を繰り返す必要があります。
自動追尾を使えば受光器を基準にレーザーを合わせられるため、確認と調整のたびに本体まで戻る回数を減らせます。位置を確認した場所からそのまま次の工程へ移れるため、作業の流れを止めずに墨出しを行えるでしょう。
離れた位置でも微調整しやすい
自動追尾では、レーザーが受光器の位置まで近づくと受光位置を検知しながら細かく調整して所定の位置で停止します。作業者が本体の向きを少しずつ動かして合わせる必要がないため、離れた場所にある基準位置にもレーザーを合わせやすくなります。
製品によって追尾方法は異なりますが、細かな位置合わせまで自動で行えるのは自動追尾ならではの魅力です。
レーザー墨出し器の自動追尾が役立つ作業シーン
自動追尾は、現場の広さや作業内容によって効果を発揮しやすい場面があり、施工条件に応じて活用のしやすさも変わります。
ここでは、自動追尾機能が役立つ作業シーンを3つ紹介します。
広いフロアで基準線を合わせる作業
広いフロアでは、レーザー墨出し器の設置位置と実際に基準線を合わせる場所が離れやすくなります。本体側で向きを調整する場合は、照射位置を確認してから本体へ戻る動作が増え、位置合わせにも時間がかかります。
自動追尾を使えば作業位置に受光器などを置いたままレーザーを合わせられるため、移動距離が長い現場でも基準位置を確認しながら作業を進められます。

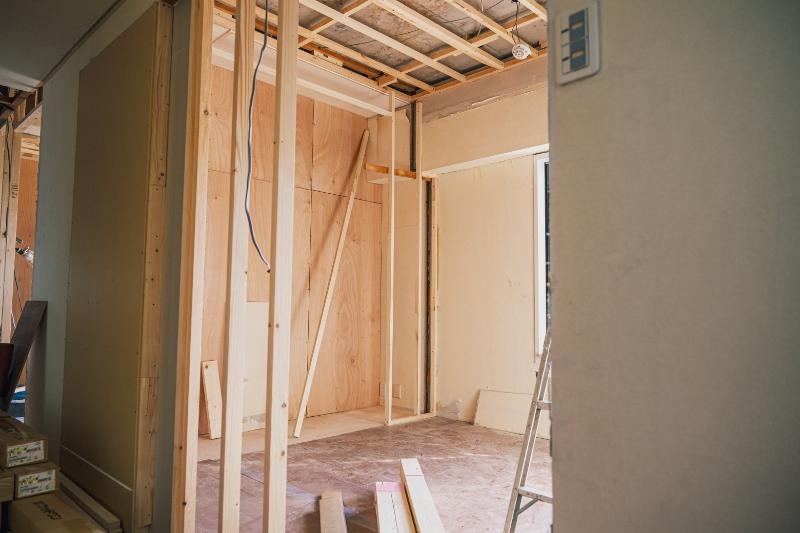

間仕切りや設備位置の墨出しを行う作業
自動追尾は、間仕切りや設備位置の墨出しといった作業でも活躍します。こうした施工では、地墨や基準線をもとに取り付け位置を確認しながらラインを合わせる場面が多くあります。
自動追尾を活用することで受光器を合わせた位置へレーザーの縦ラインを誘導でき、基準となる位置をもとに墨出しを進めやすくなります。
複数箇所の墨出しを順番に行う作業
複数箇所で墨出しを行う場合も、自動追尾を使うことで、それぞれの基準線への位置合わせを効率化できます。
ただし、受光器の移動だけで対応できるとは限りません。基準線の位置や向きに応じて本体も据え直し、下部ポイントと基準点を合わせたうえで追尾を行います。
間仕切りや設備などの施工位置が複数ある場合でも、地墨合わせを効率化させることが可能です。
レーザー墨出し器の自動追尾機能の使い方
自動追尾を使う際は、基本的な流れを把握しておくことでレーザーを目的の位置へ合わせるまでの操作がスムーズになります。
ここでは、レーザー墨出し器における自動追尾機能の使い方を解説します。
1.本体を基準となる位置に設置する
まずは、地墨や基準点に合わせてレーザー墨出し器本体を設置します。その際、基準位置とのずれがないかを確認しながら本体の向きを整えるのがポイントです。
設置後は、本体が傾いたり動いたりしないよう安定していることを確認します。最初の位置決めは、その後の追尾や位置合わせに影響する重要な工程です。
2.受光器をレーザー照射位置にセットする
次に、レーザーを合わせたい地墨や基準線などに受光器をセットします。受光器は自動追尾の基準になるため、合わせたい位置と受光部の基準がずれないように設置することが重要です。
どの位置へレーザーを合わせるのかを明確にしたうえで受光器をセットしておくと、その後の追尾を正確に進めやすくなります。
3.自動追尾でレーザーを合わせる
本体と受光器の準備ができたら、自動追尾を開始します。追尾を始めると本体が自動で回転しながら受光器の位置を検知し、レーザーラインを基準となる場所へ合わせていきます。
開始方法や追尾完了の確認方法は機種によって異なるため、使用前に取扱説明書を確認しておくと安心です。
4.位置を確認して作業を進める
自動追尾でレーザーを合わせた後は、基準となる位置とずれていないかを確認します。位置が合っていれば、そのまま墨出しや次の工程へ進みます。
この段階で最終確認を入れておくことで、基準のずれを見落としたまま作業を進めるのを防ぎやすくなります。
レーザー墨出し器で自動追尾を使う際の注意点
レーザー墨出し器の自動追尾は便利な機能ですが、どのような環境でも同じように使えるわけではありません。追尾できる距離や周囲の環境、使用する機器の組み合わせによっては、正常に位置合わせできない場合があります。
ここでは、レーザー墨出し器で自動追尾を使用する前に注意しておきたい内容を3つ解説します。
追尾できる距離は一定範囲に限られている
自動追尾には使用可能な距離の範囲があり、本体と受光器が離れすぎる場合だけでなく、近すぎる場合にも正常に動作しないことがあります。
また、受光器でレーザーを検知できる距離と、自動追尾できる距離は異なる場合があります。製品仕様では、受光距離だけでなく、自動追尾の使用距離も確認しましょう。
障害物や反射の影響で追尾しにくくなる
本体と受光器の間に柱や資材などがあり、レーザー光が受光器まで届かない状態では正常に追尾できない場合があります。鏡や金属など、光を反射しやすいものが周囲にある場合も、反射したレーザーを受光して正しい位置で追尾が完了しない可能性があります。
使用時はレーザーが受光器まで届いているかをチェックするとともに、強い反射が起こりやすいものが周囲にないかを確認しておくことが肝心です。
また、赤外線通信を利用する機種では、レーザー光だけでなく、本体と受光器の通信経路も確保する必要があります。通信窓を手や資材でふさがないようにし、直射日光の影響にも注意しましょう。
対応する受光器や追尾ユニットが必要になる
自動追尾は、レーザー墨出し器本体だけでは利用できません。自動追尾に対応した専用受光器や追尾ユニットとの組み合わせが必要不可欠であり、通常の受光器では自動追尾に対応できないため注意が必要です。
購入前に本体と周辺機器の対応関係やセット内容まで確認しておくことで、導入後に必要な機能が使えないといった行き違いを防げます。
自動追尾対応のレーザー墨出し器を紹介
自動追尾を目的にレーザー墨出し器を選ぶ際は、単に受光器へ対応しているかではなく、追尾機能そのものを搭載しているかを確認することが重要です。
ここでは、自動追尾に対応した代表的な製品・シリーズを2つ紹介します。

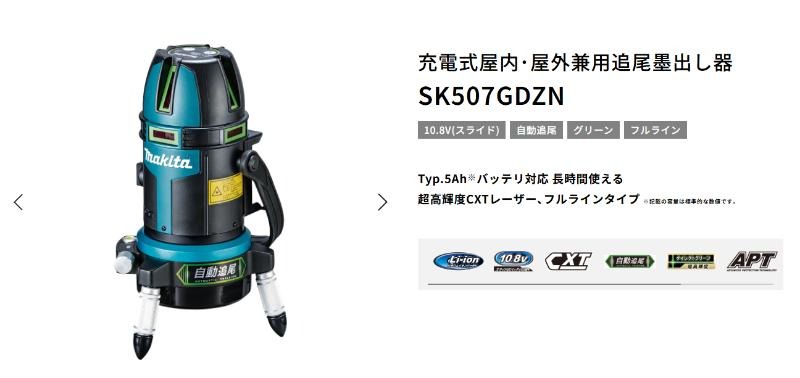

マキタ「SK507GDZN」
引用元：マキタ公式サイト
マキタの「SK507GDZN」は、自動追尾機能を備えた充電式のレーザー墨出し器です。地墨ポイントに本体を設置し、地墨線に受光器を合わせて回転操作を行うと、本体が自動で回転して受光器のセンターまでレーザーを移動させます。
フルラインの照射に対応している他、リモコン追尾受光器「LDG-6」が標準付属しています。指示精度は±1mm/10mで、10.8Vスライド式バッテリーに加え、単3形電池パックを使用した給電にも対応しています。
本製品については、以下の記事で詳しく紹介しています。

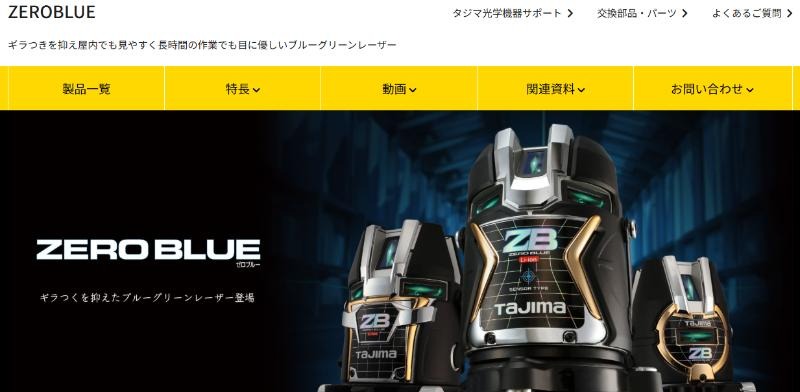

タジマ「ZERO BLUE」
引用元：タジマ公式サイト
タジマの「ZERO BLUE」には、自動追尾に対応したNAVI搭載モデルがあります。たとえば、「ZERO BLUE NAVIジンバルKJY」は、受光器を地墨に合わせるとレーザーが追尾して位置を合わせ、そのまま天井へ地墨ラインを転写できるモデルです。
ブルーグリーンレーザーを採用しており、矩十字・横ラインの照射に対応しています。さらに、リモコン回転機能やライン・モード切替を行うこともでき、離れた位置から本体を操作することが可能です。
本製品については、以下の記事で詳しく紹介しています。
タジマのブルーグリーンレーザー「ZERO BLUE」を徹底解説！
レーザー墨出し器の自動追尾に関するよくある質問
レーザー墨出し器の自動追尾は、対応機種や操作方法によって使い方が異なるため、導入前や使用時に迷うこともあるでしょう。
ここでは、自動追尾に関してよくある質問を3つ紹介します。
自動追尾機能は後付けできる？
自動追尾機能は、基本的に自動追尾へ対応したレーザー墨出し器本体と専用受光器が必要です。専用受光器のみ、本体のみでは自動追尾は利用できません。
ただし、製品によっては専用の自動追尾回転台と専用受光器のセットを販売しているケースがあります。通常のレーザー墨出し器を回転体に取り付け、専用受光器で位置合わせをすることで、既存の本体でも自動追尾を利用できるようになります。後付けできるかどうかは機種によって異なるため、対応可否は製品仕様で確認しましょう。
自動追尾とリモコン操作の違いは？
自動追尾とリモコン操作の違いは、「レーザーの位置合わせを自動で行うか」「作業者が遠隔操作するか」という点です。自動追尾では受光器などの位置を基準にレーザーが自動で合わせられるのに対し、リモコン操作では作業者自身が本体の回転やライン切替などを行います。
レーザーの位置合わせまで自動化したい場合は、リモコン操作への対応だけでなく、自動追尾機能の有無も確認しましょう。
自動追尾がうまく動かない場合は？
自動追尾がうまく動かない場合は、まず受光器の位置や電池残量、機種ごとに必要な設定を確認します。それでも改善しない場合は、本体との距離やレーザーを遮るもの、周囲の反射物など、使用環境も見直します。
確認しても原因がわからない場合は無理に使用を続けず、取扱説明書やメーカーのサポートに沿って対応しましょう。
まとめ
レーザー墨出し器の自動追尾を活用すると、受光器などを基準にレーザーの位置を自動で合わせられるため、手動で行っていた位置調整の負担を軽減できます。墨出しの回数が多い現場や一人で作業を進める機会がある場合には、作業をサポートする選択肢の一つになります。
ただし、追尾できる距離や使用する周辺機器は製品ごとに異なります。導入する際は、自動追尾の有無だけで判断せず、実際の作業環境や使い方に合う仕様かどうかまで確認して選ぶようにしましょう。
